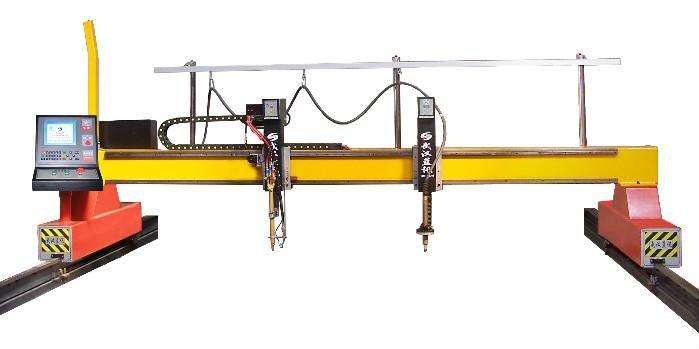

在使用龍門切割機之前，我們把完成的圖形導入到程序中，然后用排版軟件把圖形排列在一塊板上，這樣龍門切割機就可以批量處理產品。其中，雖然排版過程很短，但在這種情況下，隱藏了大量的知識，而且排版稍有錯誤，這將對整個版面的裁剪產生很大的影響效果。在龍門式數控切割機排版中，有六個問題需要大家重視一下。

　　龍門式數控切割機排版問題：

　　1、拐角熔化

　　當切割拐角處的鋼板減速時，激光會因拐角過熱而熔化。為了對生成的小半徑拐角保持高速龍門切割，避免了切割拐角處鋼水過熱的現象，切割質量好，減少了切割時間，提高了生產率。

　　2、零件間距

　　一般來說，切割厚板和熱板時，零件之間的距離應該很大，因?yàn)楹癜搴蜔岚宓臒嵝?yīng)很大，切割尖角和小圖形時容易燒傷邊緣，影響切割質量。

　　3、引線背景

　　在厚板切割過程中，為了使焊縫連接良好，防止燒傷的始端和末端，在切割的始端和末端經常引入一條稱為引線和尾線，的過渡線。引線線和尾線對工件本身是無用的，所以它們應該布置在工件的范圍之外，同時，應該注意不要設置成銳角以避免散熱。引線與切割縫之間的連接應盡可能采用圓弧過渡，以使機器運行平穩，避免因停角造成燒傷。

　　4、公共切削

　　將兩個或兩個以上的零件組合成一個組合，盡可能接近大規模的規則圖案，這大大縮短了切割時間，節省了原材料。

　　5、零件碰撞

　　為了在很大程度上提高生產率，許多龍門切割設備連續24小時運行，使用自動無人/卸料裝置，這導致切割頭損壞和因撞擊傾斜而中斷生產，造成越來越大的損失。訂購時應注意這一點：

　　(1)選擇合適的切割路徑，繞過切割部，減少碰撞。

　　選擇切割路徑，縮短切割時間。

　　多個小零件可以自動或手動組合在一起，并且在切割之后，拆卸的零件可以容易地?cái)嚅_。

　　6、剩余材料的處置

　　后切割元件和龍門式數控切割機臺裝置的骨架形狀對于促進后續切割操作以盡快去除殘留材料是必要的。龍門切割設備沒有自動卸料裝置，骨架殘料可以切割成小塊，促進快速清除。通過這種方式，可以避免因劇烈運動和造成超出預期的尖銳邊緣而對操作員造成人身傷害。
