本產品為信爾自動化設備公司的“簡易型小龍門數控等離子火焰兩用切割機”設備，具備便攜、數控、切割靈活等一系列的特點，我們提供了詳細的產品參數，如對設備有需求，歡迎隨時聯系我們獲得支持。
機器名稱
數控火焰/等離子兩用切割機（簡易型小龍門數控等離子火焰兩用切割機）

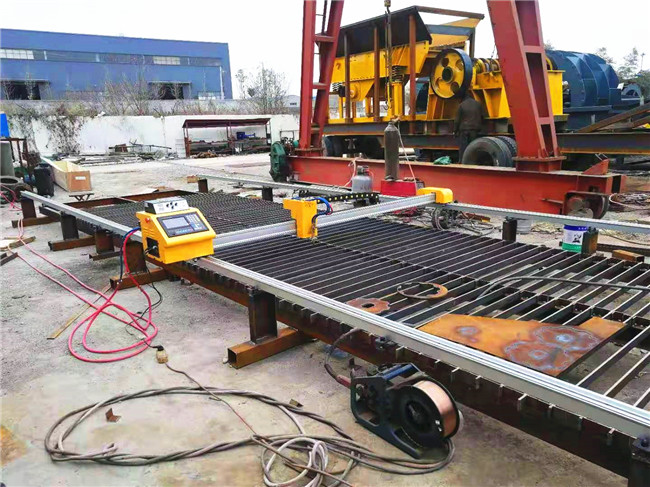

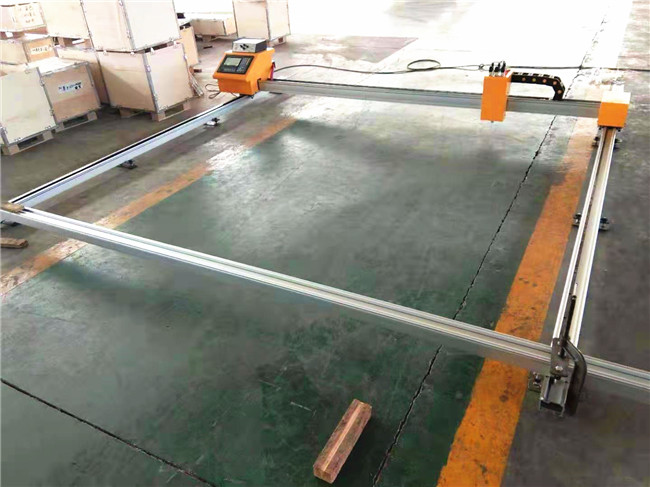

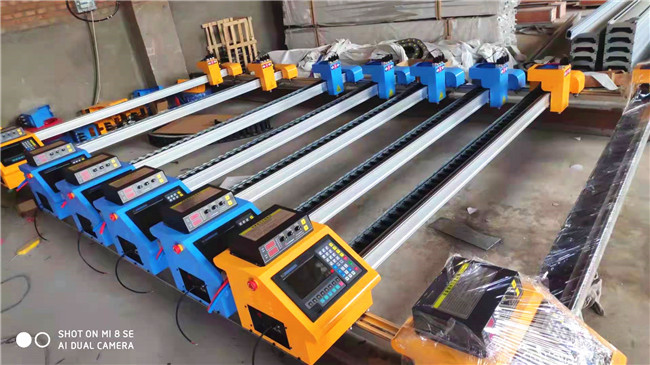

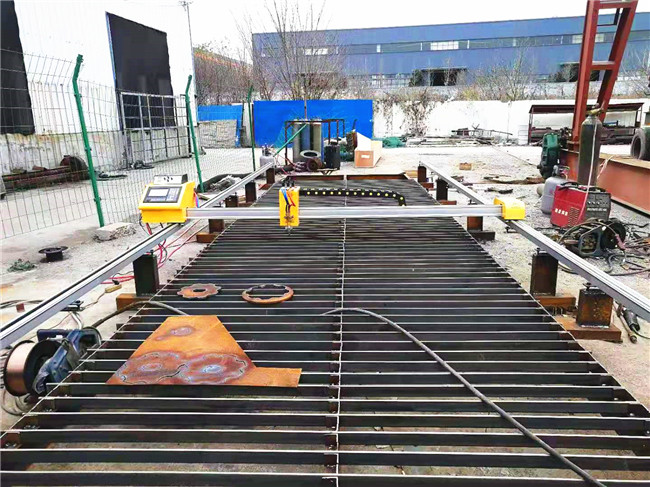

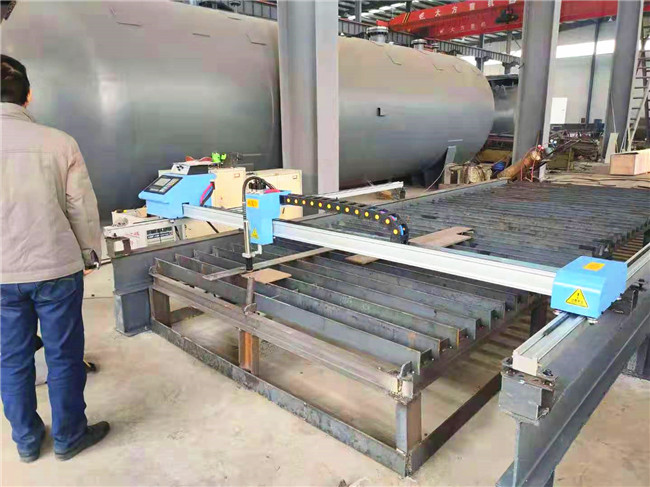

設備圖片

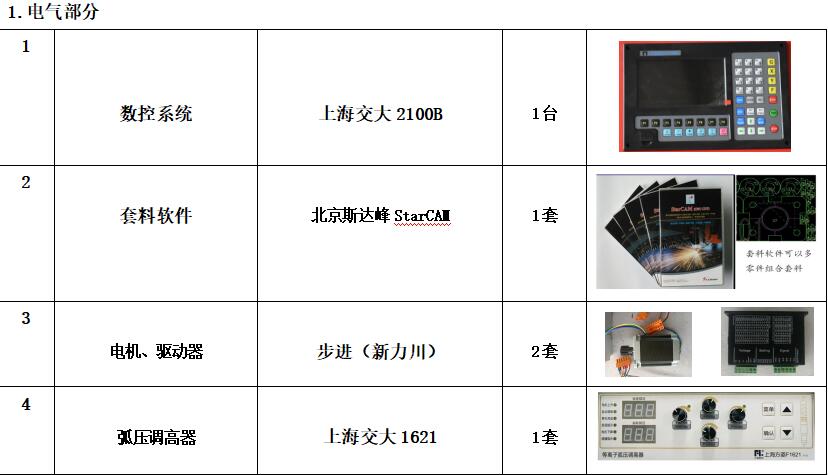

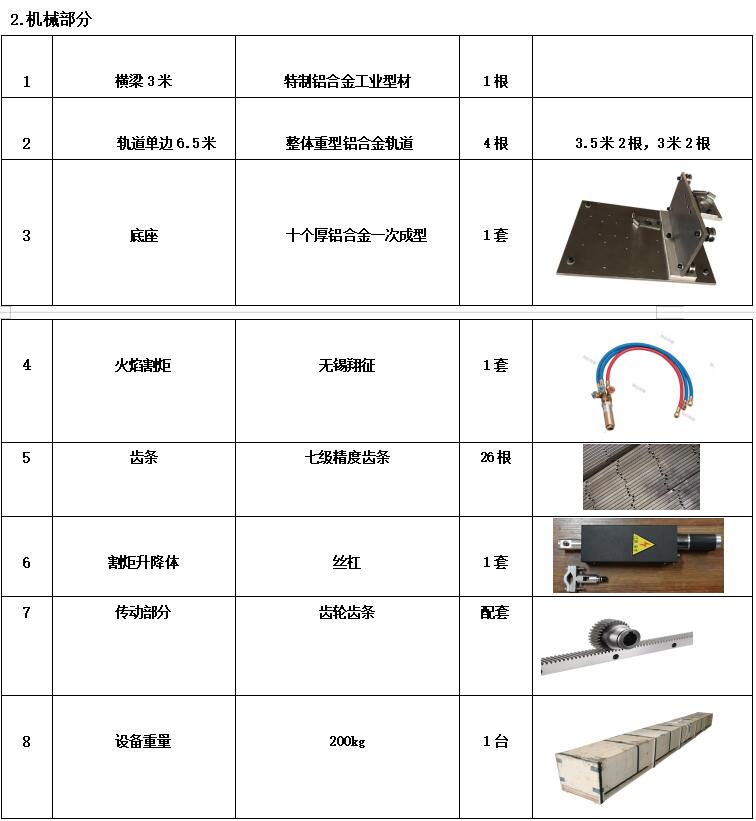

基本配置
2.3*6（M）
3.氣路部分
1 | 氣管 | 韓國三山 | 3根 | |
2 | 電磁閥 | 浙江華信 | 3套 | |
3 | 數控火焰割槍 | 翔征 | 1套 | |
4 | 火焰切割氣體 | 氧氣、丙烷或乙炔 | 不含 |
設備檢驗數據
序號 | 參數 | 檢驗數據 |
1 | 橫梁總寬度 | 3000mm |
2 | 有效切割寬度 | 2300mm |
3 | 導軌長度 | 6500mm |
4 | 有效切割長度 | 6000mm |
5 | 火焰切割厚度 | ≤110mm |
5 | 等離子切割厚度 | 視等離子電源而定 |
6 | 穿孔厚度 | 視等離子電源而定 |
7 | 切割速度 | 0～3500mm/min |
8 | 移動精度 | ±0.2mm\m |
9 | 有效升降行程 | 1-100mm |
10 | 質量檢驗標準 | JB/T 10045.4-1999 |
11 | 切割表面粗糙度 | 12.5μm≤Ra≤25μm |

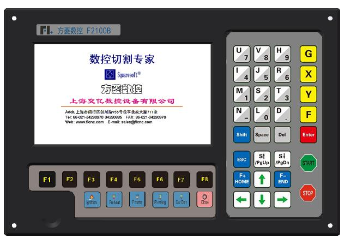

操作系統功能介紹
●7寸高分辨率液晶顯示屏，人性化操作界面，全中文/英文菜單，優化操作步驟，屏幕下方標注有操作
提示，靈活效率高，簡單易學。

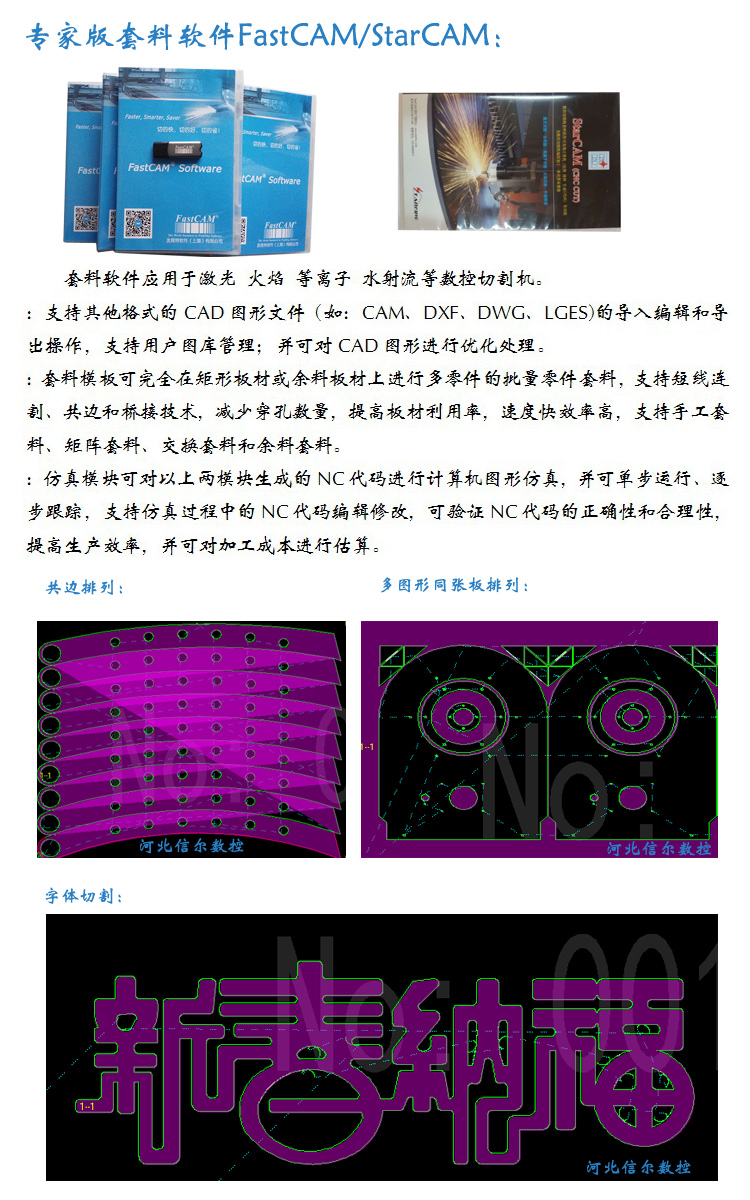

●支持EIA代碼（即G代碼文件）及FastCAM等各類套料軟件；中英文菜單，適合國內外各類操作人員。
●自帶45種常用圖形庫（包括網格圖形），可選擇片尺寸和孔尺寸，直接切割，無需編程。
●采用32位高性能CPU，運用實時多任務控制技術和DSP高速、高精度插補控制技術，工作時高穩定、高
速運行、低噪音。
●通過U盤傳輸G代碼文件（切割軌跡文件），更可傳輸系統升級文件，是系統功能隨時更新，方便快捷。
●1G超大容量存儲空間，能存儲超過5000個復雜異型切割文件；滿足各種復雜程序的運行與加工，輕
松處理大程序的運行。
●鋼板校正功能，圖形旋轉、比例、鏡像、矩陣排列、空走、選行及選號等日常操作中的實用功能。
●圖形放大/縮小，放大狀態下實時跟蹤切割點。自定義全部輸入輸出端口的類型（常開或常關）和編號
●根據鋼板厚度，在轉角處可自動限速，有效防止過燒。支持邊緣切割、偏移切割，可避免因排料計算錯
誤而造成的板材浪費。
●可自診斷系統所有IO狀態和按鍵狀態，方便檢查和排除故障。導出程序，參數備份，在線升級；日期，
星期，時鐘顯示。
●支持氧燃?xì)?、等離子及演示模式；各類加工參數齊全，可滿足不同工藝需求。
●氧燃?xì)夂偷入x子IO分開控制；氧燃?xì)庾詣?dòng)調高，兩級預熱，三級穿孔；等離子弧壓反饋，定位反饋，
轉角自動關閉弧壓調高。
●斷電、斷點數據存儲及恢復功能、退回功能、急停按鈕，自動恢復到未斷電前的狀態，有效避免誤操作。
●高細分步進電機采用高細分驅動器，低噪音、精度高、運行平穩。
●自動割縫補償，割槍移位，割槍穿孔停留，預熱時間智能記憶，鍵盤誤診，溫控風扇。
●穩定性強，具有非常強的等離子高頻抗干擾能力。
●切割速度至高可調到每分鐘3.5米，能滿足等離子切割的需求。
●預留等離子切割機電源接口，可選配各種等離子切割機機型，弧壓跟蹤系統以及初始定位裝置。
●標配電動高度調節裝置及萬能割槍夾緊器。可選配拆裝式切割平臺
機械精度
1．底架的安裝精度：
a.主導軌的直線度±0.6mm/m
b.主導軌的平面度±0.6mm/m
c.二導軌之間的平面度±0.6mm/m
d.二導軌之間的平行度±0.6mm/m
2．機器綜合精度：
a.邊長誤差(四邊)0.2mm/m
b.對角線偏差0.2mm/mc.回原點偏差
0.1mm/m
d.對角線直線度0.2mm/m
e.交點偏差0.2mm/m
f.順逆直線偏差0.2mm/m
g.整機定位精度0.2mm/m
附件1
火焰切割技術參考
割嘴切割性能及基本參數表（丙烷切割） | |||||||
割嘴號（#） | 切割氧孔徑 | 切割厚度 | 割縫半徑 | 預熱時間 | 切割速度（mm/min) | 氣體壓力 | |
氧氣 | 丙烷 | ||||||
0 | 1.0 | 5-15 | 1.2 | 10-13 | 480-380 | 0.2-0.4 | >0.03 |
1 | 1.2 | 15-30 | 1.4 | 12-15 | 400-320 | 0.26-0.45 | >0.03 |
2 | 1.4 | 30-50 | 1.6 | 14-17 | 350-380 | 0.25-0.45 | >0.03 |
3 | 1.6 | 50-70 | 1.9 | 16-19 | 300-240 | 0.3-0.5 | >0.04 |
4 | 1.8 | 70-90 | 2.2 | 18-25 | 260-200 | 0.3-0.5 | >0.04 |
5 | 2.0 | 90-120 | 2.4 | 24-32 | 210-170 | 0.4-0.6 | >0.04 |
6 | 2.4 | 120-160 | 2.9 | 31-42 | 180-140 | 0.5-0.8 | >0.05 |
割嘴切割性能及基本參數表（乙炔切割） | |||||||
割嘴號（#） | 切割氧孔徑 | 切割厚度 | 割縫半徑 | 預熱時間 | 切割速度（mm/min) | 氣體壓力 | |
氧氣 | 乙炔 | ||||||
0 | 0.8 | 5-10 | 1 | 10-13 | 600-450 | 0.2-0.4 | >0.03 |
1 | 1.0 | 10-20 | 1.2 | 12-15 | 480-380 | 0.2-0.4 | >0.03 |
2 | 1.2 | 20-30 | 1.4 | 14-17 | 400-320 | 0.25-0.45 | >0.03 |
3 | 1.4 | 30-50 | 1.7 | 16-19 | 350-380 | 0.25-0.45 | >0.03 |
4 | 1.6 | 50-70 | 2 | 18-25 | 300-240 | 0.3-0.5 | >0.04 |
5 | 1.8 | 70-90 | 2.2 | 24-32 | 260-200 | 0.3-0.5 | >0.04 |
6 | 2.0 | 90-120 | 2.4 | 31-42 | 210-170 | 0.4-0.6 | >0.04 |

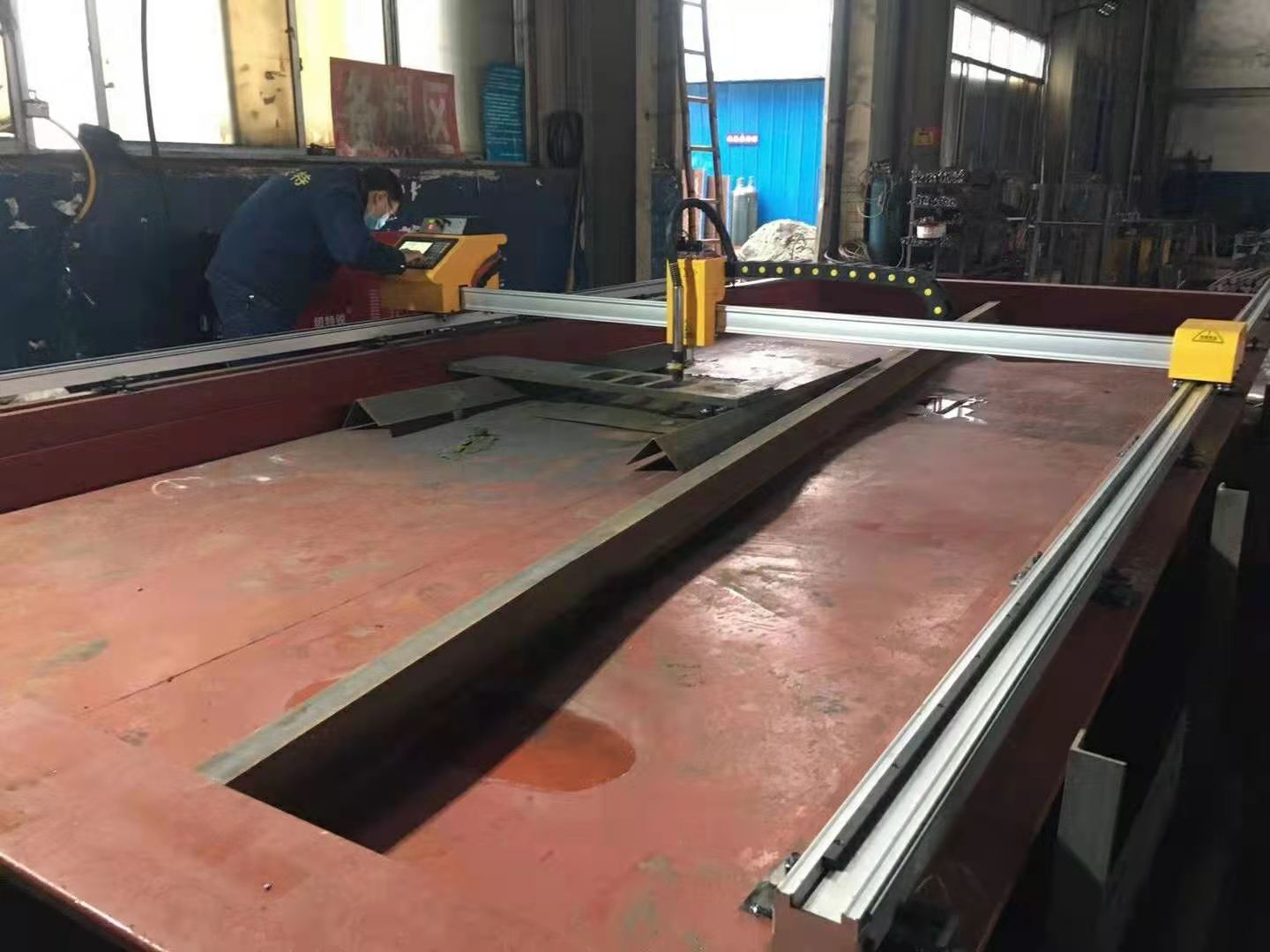

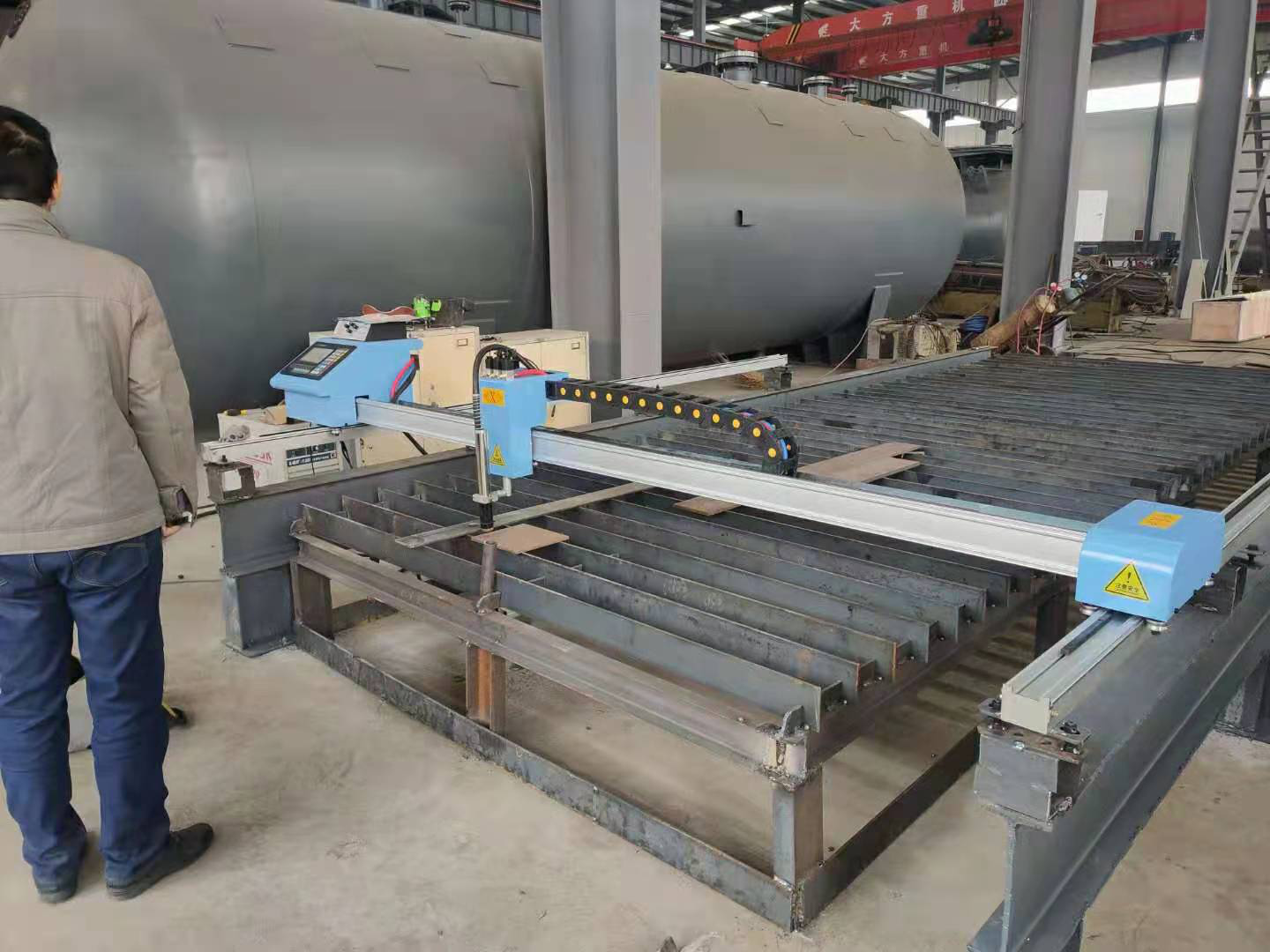

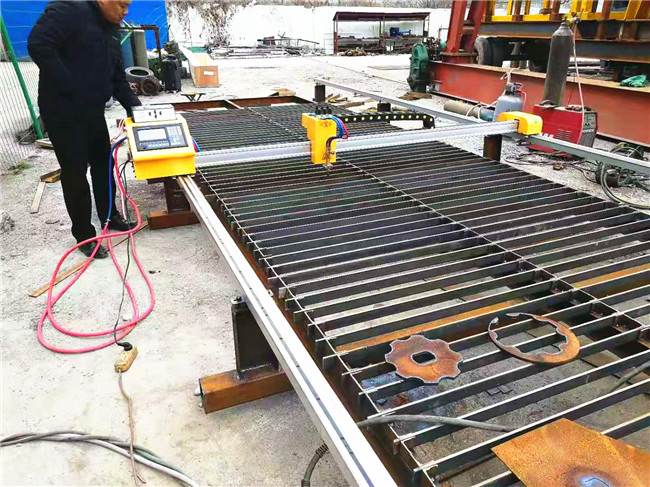

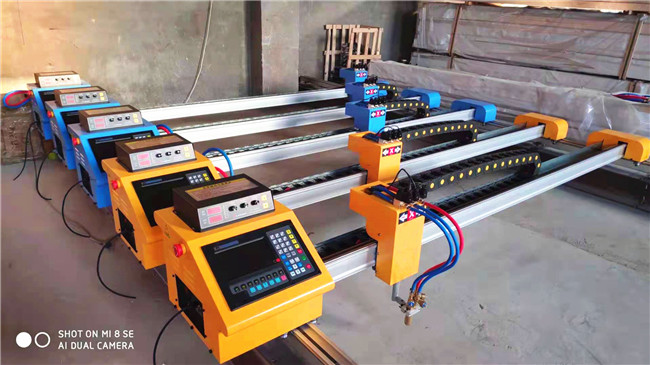

設備案例
